产品简介

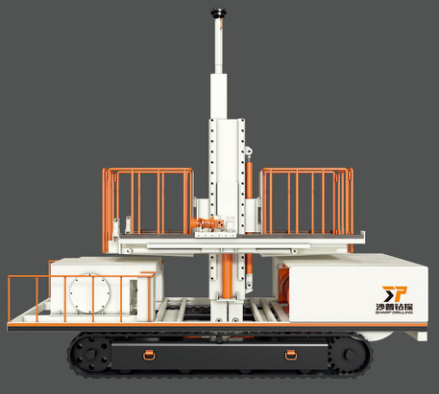

传统的高方位锚杆孔，是将普通气动支腿式锚杆钻机或手持式锚杆钻机置于一简易的有一定高度的工作台上进行施工。这种钻孔方式需要工人近距离操作，安全性极差，工作效率极低，有很大的制约性及安全隐患。CMM2-24煤矿用液压锚杆钻车是一种新型的巷道支护机械，主要适用于高方位支护作业。
产品特性
整机结构合理、紧凑，大部件强度好，刚性好；
整机全部采用液压系统控制，方便井下维修与操作；
行走部采用液压马达驱动，履带的涨紧采用油缸进行涨紧；
两台锚杆钻臂的液压系统相互独立，互不影响，工作性能可靠；
操作台具有升降装置，可自由升降；
在锚杆钻车上，有顶紧装置进行顶紧，保证工作时钻车的稳定性，保障人员的安全；
钻臂为伸缩式，可实现前后自由伸缩，进行跨皮带锚固作业；
该机工作效率高，操作维护方便，运行安全可靠。
技术参数
项目
| 单位
| 参数
|
|
| 钻臂数量
| --
| 2
|
|
| 适应巷道断面
| ㎡
| 24
|
|
| 运行状态外形尺寸（长*宽*高）
| mm
| 3480*1600*3100(±50)
|
|
| 钻孔直径
| mm
| ≤42
|
|
| 机重
| kg
| 4800
|
整机
| 工作电压
| V
| 660/1140
|
|
| 工作电流
| A
| 48.8/28.2
|
|
| 装机功率
| KW
| 45
|
|
| 规格型号
| --
| HYG-240/500
|
|
| 额定工作压力
| Mpa
| 23
|
回转机构
| 额定工作流量
| L/min
| 60
|
|
| 额定转矩
| N.m
| 240
|
|
| 额定转速
| r/min
| 500
|
|
| 工作压力
| Mpa
| 16
|
|
| 工作流量
| L/min
| 15
|
推进器
| 推进行程
| mm
| 2200
|
|
| 推进力
| kN
| 30
|
|
| 推进速度
| mm/min
| 10000
|
|
| 工作压力
| MPa
| 16
|
钻臂
| 工作流量
| L/min
| 15
|
|
| 臂身回转角度
| （°）
| ±90
|
|
| 臂身水平提升高度
| mm
| 5000
|
|
| 工作压力
| MPa
| 23
|
|
| 工作流量
| L/min
| 60
|
行走机构
| 行走速度
| m/min
| 20
|
|
| 爬坡能力
| （°）
| 20
|
|
| 额定工作压力
| MPa
| 25
|
|
| 额定工作流量
| L/min
| 120/30
|
|
|
| 额定电流
| A
| 48.8/28.2
|
|
|
| 额定功率
| KW
| 45
|
液压泵站
| 电动机
| 额定电压
| V
| 660/1140
|
|
|
| 额定转速
| r/min
| 1480
|
|
| 油泵
| 额定压力
| MPa
| 25
|
|
| 排量
| L/r
| 80/20
|
辅助工作装置
|
| 工作高度
| mm
| 1000-3400
|
工作台
| 工作宽度
| mm
| 600
|
|
| 载重量
| Kg
| 350
|
