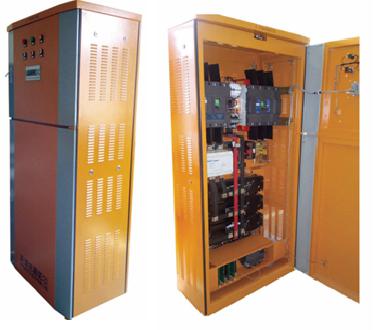

煤矿直流架线系统用整流电源，是中国矿业大学（北京）联合托普帕尔电气自动化有限公司，根据煤矿井下直流架线机车供电及漏电保护需求，共同研发的一体化煤矿直流架线系统供电及漏电保护装置。该产品能够有效减少架线触电导致伤亡率，填补了该领域的国内外空白。

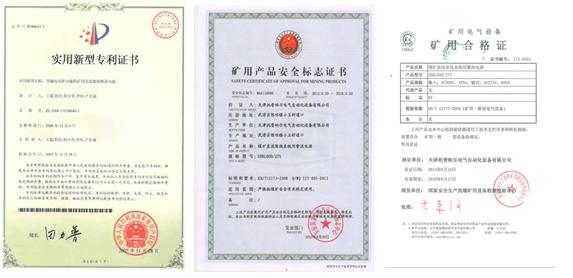

产品2006年通过了煤炭工业协会专家鉴定，直流供电和漏电保护技术达到国际领先；2007年通过了国家煤矿防爆安全产品质量监督检验中心的产品认定；同年被国家安全生产监督管理总局列安全生产科技发展计划项目，予以重点推广；2007年获河北省煤炭工业科技进步一等奖。；2008年获煤炭工业协会、河北省科技进步二等奖。 目前产品已经在多个煤矿应用，效果良好。如河北金能集团邢台矿使用期间，曾进行绵羊代替人体电阻做短路保护实验，保护成功率达100%。

一、技术原理：

采用可靠的三相整流技术，将交流电转变为稳定的直流电向负载供电，并带有漏电保护的功能。系统内部对工作电压和电流进行监测，及时检测出异常情况。在正常情况下可以稳定的对机车供电，当发生漏电故障时，系统会快速切断电源，保护人身和财产安全。

二、技术特点：

◆能够为直流架线机车供电；

◆漏电保护时间短，大大降低人体触电后的伤亡率。当架线对地绝缘电阻小于8k时，系统迅速断电，阻止漏电事故继续发生，及时的保护触电人身安全；

◆采用微控制器控制，实现供电和漏电保护一体化；

◆丰富的人机操作画面，实现电源参数设定、数据查询；

◆系统的控制器可以记录10次故障事件（漏电、过流等）及发生的时间（年、月、日、时、分）；

◆系统安全保护：系统参数设定密码保护，密码正确后，才能对系统进行操作，避免非工作人员能够随意设定而影响负载正常运行甚至发生危险；

◆系统根据设定值对输入交流电压、输出直流电压和电流、漏电检测电压和电流进行监测，当电压和电流超出系统允许范围时，系统切断电源，等候排除故障。

三、 主要技术指标

外型尺寸：800mm×500mm×1800mm
